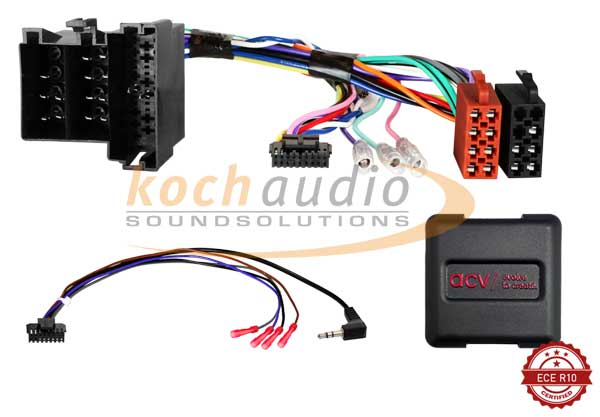

Lenkradfernbedienungsadapter ACV 42xct007 – Citroen/Fiat/Peugeot ISO analog/CAN – Multilead
Vollständiger Erhalt: Die X-Serie gewährleistet den Erhalt wichtiger Steuerungsfunktionen wie der Lenkradfernbedienung oder der Ansteuerung eines OEM-Verstärkers bei der Installation eines Nachrüstgerätes abhängig vom Fahrzeug und Ausstattung.
Plug & Play: Die X-Serie wird komplett mit allen benötigten Kabeladaptierungen fahrzeug- und gerätespezifisch geliefert, wodurch eine mühelose Integration ohne das Schneiden von Kabeln ermöglicht wird.
Multilead: Das im Lieferumfang enthaltene Multilead ermöglicht den Anschluss der Lenkradfernbedienung direkt an die unterschiedlichen Funktionseingänge von Nachrüstgeräten.
Dip-Schalter: Diese Funktion ermöglicht einfachste Anpassung der Lenkradsteuerung auf viele Nachrüstgeräte.
USB-C programmierbare Tastenfunktion: Die Tastenfunktionen der Lenkradsteuerung lassen sich für eine optimale Steuerung des Nachrüstgerätes individuell anpassen.
USB-C-Update-Funktion: Halten Sie Ihr Interface stets auf dem neuesten Stand mit den neuesten Software-Updates über USB-C.
Lieferbar für Headunits von:
Alpine, Blaupunkt, Kenwood, Pioneer, Universal
Folgende Signale werden zur Verfügung gestellt:
analog Lenkradfernbedienung
*Fahrzeuge ohne Delphi 2-DIN OEM Gerät Klavierlack mit Zentralbedienknopf
*Fahrzeuge mit Delphi 2-DIN OEM Gerät Klavierlack mit Zentralbedienknopf:
LFB Citroen/Fiat/Opel/Peugeot ISO CAN Bus/Mini ISO > Artikel: 42xfa004
Infomationen zur Produktsicherheit: Hersteller:
ACV Adresse des Herstellers:
Straßburger Allee 10-12
41812 Erkelenz
Deutschland Kontakt-E-Mail des Herstellers:
E-Mail: info@acvgmbh.de
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen. Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
