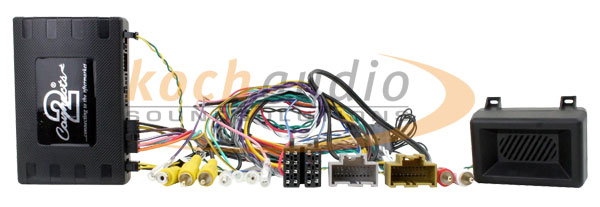

- Info-Lenkradfernbedienungsadapter Connects2 CTUVX03 – für OPEL Corsa E ab 2014-2019
- Infodapter ermöglichen die Verwendung von Lenkradsteuerungen, der Anzeige optischer Parksensoren und der Visualisierung der Klimaanlage mit einem Aftermarket-AV-Gerät.
Funktionen und Vorteile
- Ermöglicht Ihnen das Upgrade auf eine Aftermarket-Headunit, während Sie weiterhin Ihre werkseitigen Lenkradsteuerung verwenden.
- Der Infodapter ermöglicht die Anzeige von Fahrzeuginformationen auf jedem Aftermarket-AV-Hauptgerät.
- Die Einstellungen im Infodapter-Menü werden über die Original-Lenkradsteuerung des Fahrzeugs gesteuert und geändert.
- Plug and Play
- Behält die Funktionalität der Lenkradsteuerung bei.
- Bietet Ausgänge für Zündung, Beleuchtung, Geschwindigkeit, Handbremse und Rückwärtsgang.
- Fahrzeugeinstellungen unterstützt
- Klima Visualisierung unterstützt
- Optische PDC Visualisierung unterstützt
- Lieferbar für Headunits von:
Alpine, Blaupunkt, Kenwood, Pioneer, Universal
- Folgende Signale werden zur Verfügung gestellt:
Zündung, Beleuchtung, Geschwindigkeit, Handbremse und Rückwärtsgang.
- Can Bus GM
- Anschluss Fahrzeug: 20 pin, 20 pin Opel spezifisch
- Anschluss Autoradio: ISO
- Fahrzeuge mit Lenkradfernbedienung
- Fahrzeuge mit IntelliLink 4.0 OEM HU
- es werden nicht alle Fahrzeugeinstellungen unterstützt
- OnStar nicht unterstützt
- DIP Switch 1 - ‘ON’ für Pioneer, ‘OFF’ für alle anderen HU
DIP Switch 2 - ‘ON’ für PAL Kamera, ‘OFF’ für NTSC Kamera (Default ist ‘OFF’/NTSC)
DIP Switch 3 - von ‘OFF’ auf ‘ON’ Bildschirm Zurücksetzen auf Werkseinstellung.Achtung: Während dieses Vorgangs wechselt der Bildschirmhintergrund zu Rot und es können keine Einstellungsanpassungen vorgenommen werden.
DIP Switch 4 - Nicht genutzt
- Anschluss Rückfahrkamera an Aftermarket HU um Visualisierung zu ermöglichen
- Kabelanschluss Pink - Geschwindigkeit
Kabelanschluss Grün - Handbremse
Kabelanschluss Lila/weiß - Rückwärtsgang anschliessen erforderlich für Menüeinstellungen
Kabelanschluss Grau - Mute
Kabelanschluss RCA (M) Gelb - Infodapter Anzeige
Kabelanschluss RCA (F) Gelb - Anschluss Aftermarket Kamera
Kabelanschluss RCA Rot/Weiß - Audio
- Für folgende Fahrzeuge Baujahr
Opel Corsa E ab Bj. 2014 - 2019
- Preis pro Stück
Hersteller:
Marke: Connects2
European Division AAMP Nordic AB
Brodalsvägen 1B
433 38 Partille, SE
info@aamp.se
www.aamp.se
WARNUNG
AUF RICHTIGE ANSCHLÜSSE DER KABEL UND KORREKTE BELEGUNG DER STECKER ACHTEN.
NUR IN FAHRZEUGEN MIT 12 VOLT BORDNETZ UND MASSE AN KAROSSERIE VERWENDEN.
VOR ARBEITSBEGINN MASSEKABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.
KABEL SO VERLEGEN, DASS SIE SICH NICHT IN TEILEN DES FAHRZEUGES VERFANGEN KÖNNEN.
ELEKTRISCHE KABEL NICHT AUFSPLITTEN.
BEIM BOHREN VON LÖCHERN INS FAHRZEUGCHASSIS, LEITUNGEN UND KABEL DES FAHRZEUGES NICHT BESCHÄDIGEN.
BAUTEILE SICHERHEITSRELEVANTER SYSTEME NICHT ALS MASSEPUNKTE VERWENDEN.
KLEINE BAUTEILE WIE STECKER ODER SCHRAUBEN VON KINDERN FERNHALTEN.
DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DER ES DAS FAHREN BEHINDERN KÖNNTE, WEIL ES Z. B. DAS LENKRAD BLOCKIERT ODER DEN SICHTBEREICH EINSCHRÄNKT.
BEIM EINBAU DES PRODUKTES KEINE SICHERHEITSRELEVANTEN SYSTEME DES FAHRZEUGES WIE AIRBAGS, BREMSANLAGE O.Ä. ZUBAUEN.
VORSICHT
DER EINBAU DIESES GERÄTES DARF NUR DURCH GESCHULTES FACHPERSONAL VORGENOMMEN WERDEN.
KABEL SO VERLEGEN, DASS DIESE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN BESCHÄDIGT WERDEN KÖNNEN.
DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES FEUCHTIGKEIT, HITZE, STAUB ODER MECHANISCHER BEANSPRUCHUNG AUSGESETZT IST.
NUR DAS ANGEGEBENE ZUBEHÖR VERWENDEN.
SICHERHEITSMASSNAHMEN
Ziehen Sie den Schlüssel aus dem Zündschloss und trennen Sie danach das Massekabel vom (-) Batteriepol.(Informieren Sie sich vorab bei ihrem Fahrzeughersteller oder ihrer Werkstatt ob die Batterie bei ihrem Fahrzeug abgeklemmt werden darf.) Sie vermeiden so die Gefahr einer Beschädigung des Geräts oder des Fahrzeuges, sollte es beim Einbau zu einem Kurzschluss kommen.
Kontrollieren Sie ob die Steckerbelegung ihres Fahrzeuges mit der des nachzurüstenden Gerätes übereinstimmt. Schließen Sie farblich codierte Kabel wie angegeben an. Falsche Steckerbelegungen oder Kabelverbindungen können zu Fehlfunktionen des Gerätes führen oder das elektrische System des Fahrzeugs beschädigen.
Fahrzeuge sind meistens mit diversen elektronischen Steuersystemen ausgestattet, nutzen Sie NICHT die vorhandenen Kabel solcher Systeme um dieses Gerät mit Strom zu versorgen. Beim Anschluss zusätzlicher Versorgungsleitungen im Sicherungskasten sind diese entsprechend ihres Stromverbrauches, Querschnittes und Kabellänge abzusichern ! Missachtung kann zu Schäden am Gerät und/oder am Fahrzeug führen.
