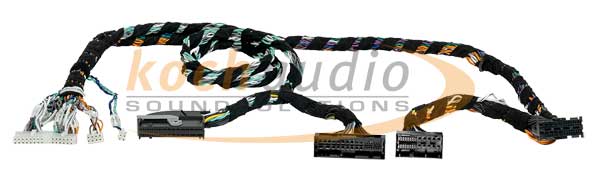

- MATCH UPGRADE Kabelbaum für BMW i-Modelle mit Harman Kardon Soundsystem zum Anschluss einer MATCH UP 10DSP
- Dieser 10-Kanal UPGRADE Kabelbaum ermöglicht den optimalen Anschluss eines UP 10DSP Verstärkers (mit integrierter Extension Card 2.0 – ANALOG IN oder MEC ANALOG IN) an ausgewählte BMW i-Modelle mit Harman Kardon und RAM Receiver Modul.
- Wichtiger Hinweis: Vor der ersten Inbetriebnahme muss der Jumper zur Einstellung des Eingangsspannungsbereichs der Highlevel-Lautsprechereingänge G & H im Inneren des UP 10DSP Verstärkers auf High Voltage Range gestellt werden (Jumper auf: Input G – H 32V). Weitere Informationen zur Einstellung der Eingangsempfindlichkeit finden Sie auf Seite 6 der UP 10DSP MK2 Bedienungsanleitung bzw. Seite 10 der UP 10DSP MK1 Bedienungsanleitung.
Features
- Plug & Play Steckverbinder zum einfachen Anschluss eines MATCH UP 10DSP MK2 Verstärkers mit integrierter Extension Card 2.0 - ANALOG IN oder MATCH UP 10DSP MK1 mit integrierter MEC ANALOG IN
- BMW-spezifische Anschlussstecker zum Anschluss an den Fahrzeugkabelbaum
- RAM-Anbindung zum Anschluss an den Fahrzeugkabelbaum mit RAM Receiver Modul
- Kabelbaumlänge 1,00 Meter
Anschlüsse
- 1 x 20-poliger MOLEX-Stecker für den Anschluss des System Connector Eingang der UP 10DSP
- 1 x 8-poliger MOLEX-Stecker für den Anschluss des Highlevel-Eingangs E – H der UP 10DSP
- 1 x 12-poliger MOLEX für Stecker für den Anschluss der Lautsprecherausgänge E - J der UP 10DSP
- 1 x 4-poliger MOLEX-Stecker für den Anschluss des MEC ANALOG IN Moduls
- 1 x 42-poliger BMW RAM Systemstecker
- 1 x 42-polige BMW RAM Systembuchse
- 1 x 35-poliger BMW Systemstecker
- 1 x 35-polige BMW Systembuchse
Kompatibilität
- MATCH UP 10DSP MK2 mit integrierter Extension Card 2.0 - ANALOG IN
- MATCH UP 10DSP MK1 mit integrierter MEC ANALOG IN
- Geeignet für BMW i-Modelle mit RAM (Reciever Audio Module)
- Kompatibel mit dem werkseitigen Harman Kardon Soundsystem
- Weitere Informationen zur Fahrzeugkompatibilität finden Sie im Match Connection Finder
Lieferumfang
- 1 x Plug & Play Kabelbaum MATCH PP-BMW 1.10RAM-HK
- Preis pro Stück
