- Das effiziente Upgrade für klassische OEM-Soundsysteme
- Die UP 4DSP erweitert das MATCH UP Lineup um einen kraftvollen 4-Kanal-Verstärker mit integriertem 5-Kanal-DSP: Die ideale Lösung für Fahrzeuge mit einfachen 2- oder 4-Kanal-Werksradios, bei denen ein deutlich hörbares Klang-Upgrade gefragt ist – ohne die Komplexität großer Mehrkanalverstärker. Sie wurde speziell dafür entwickelt, serienmäßige Soundsysteme effizient aufzuwerten und gleichzeitig eine saubere, unauffällige Integration im Fahrzeug zu ermöglichen.
Dank optionaler Plug-&-Play-Kabelbäume und dem intelligenten 4-Kanal-Highlevel-Eingang mit ADEP.3 fügt sich die UP 4DSP problemlos in moderne OEM-Architekturen ein. Ihr kompaktes Format und der hohe Wirkungsgrad machen sie zur perfekten Wahl für Alltagsfahrzeuge, Leasingautos oder Installationen mit stark begrenztem Raumangebot – überall dort, wo ein hochwertiges, platzsparendes und absolut alltagstaugliches Upgrade benötigt wird.
Kompakte Class-D-Power und integrierter DSP für flexible OEM-Upgrades
- Die UP 4DSP kombiniert vier hocheffiziente Verstärkerkanäle mit einem integrierten 5-Kanal-DSP und liefert damit präzise Kontrolle und kräftige Ausgangsleistung für gängige Lautsprecherkonfigurationen.
Die beiden Hauptkanäle bieten 2 x 60 Watt RMS @ 4 Ω, ideale Werte für die souveräne Ansteuerung eines Frontsystems. Für Subwoofer-Erweiterungen stehen zwei weitere Kanäle bereit, die wahlweise 2 x 85 Watt RMS @ 4 Ω oder 2 x 140 Watt RMS @ 2 Ω bereitstellen – die perfekte Grundlage für ein solides Bass-Upgrade.

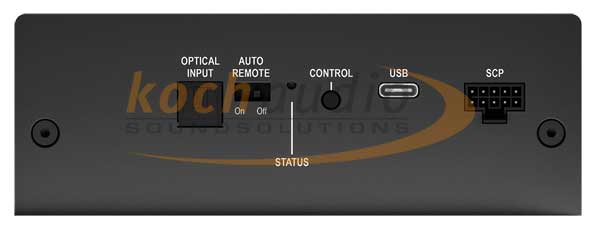

- An weitere Ergänzungen und Anschluss-Flexibilität ist selbstverständlich auch gedacht: Der Mono-Vorverstärkerausgang ermöglicht den Anschluss externer Verstärker, während der optische SPDIF-Eingang digitale Quellen und Nachrüst-Headunits integriert. Das start-stopp-feste Netzteil mit erweitertem Eingangsspannungsbereich bis 18 V macht die UP 4DSP voll kompatibel zu modernen Fahrzeugplattformen, inklusive Hybrid- und Elektrofahrzeugen.

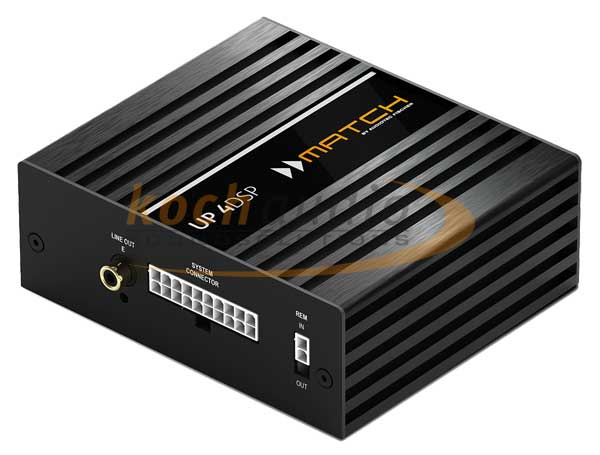

Kompakte Bauweise für flexible Einbaumöglichkeiten
- Die UP 4DSP überzeugt mit einem leistungsfähigen und doch kompakten Design, das einen problemlosen Einbau auch unter beengten Platzverhältnissen erlaubt.
ACO – Advanced 32 Bit CoProcessor-Plattform
- Die UP 4DSP ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
DSP PC-Tool 6 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
- Selbstverständlich ist die MATCH UP 4DSP über unser professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 6 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Features
- Hocheffizienter 4-Kanal Verstärker mit 1-Kanal Line-Ausgang und 5-Kanal DSP
- Perfekt für die Aufrüstung von Standard-Soundsystemen mit bis zu 4 Kanälen
- Optionale Kabelbäume zur einfachen Integration in bestehende Werks-Soundsysteme
- Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP
- ACO – Advanced 32 Bit CoProcessor-Plattform für erweiterten Funktionsumfang
- ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
- DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen
- Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer
- SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
- Intelligenter 4-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
- 1:1 IOR (Input-to-Output Routing) – gleiche Anzahl an Highlevel-Eingängen und Verstärkerkanälen
- VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
- Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz

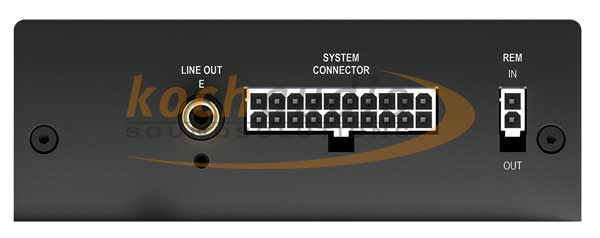

- Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers
- SCP (Smart Control Port) für optionales Zubehör,wie DIRECTOR, CONDUCTOR & Co.
- Auto Remote Schalter
- Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
- Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
DSP Features
TuneEQ
- TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
- Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
- Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
- „Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
- Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
- Leistung RMS
- @ 4 Ohm Kanal A - B: 2x 60 Watt (min. 3 Ohm)
- @ 2 Ohm -
- @ 1 Ohm -
- gebrückt an 4 Ohm -
- gebrückt an 2 Ohm -
- Subwooferausgang an 4 Ohm Kanal C - D: 2 x 85 Watt
- Subwooferausgang an 2 Ohm Kanal C - D: 2 x 140 Watt
- Verstärkertechnologie Class GD
- Eingänge 4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
Eingangsempfindlichkeit 2,8 - 11 Volt
Eingangsimpedanz Cinch -
Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3
Ausgänge 4 x Lautsprecherausgang
1 x Cinch
1 x Remote Out
- Ausgangsspannung Cinch 3 Volt RMS
- Frequenzbereich 15 Hz - 22.000 Hz
- DSP Auflösung 64 Bit
- DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
- Abtastrate 48 kHz
- DSP Typ Audio Signalprozessor
- Signalwandler A/D: BurrBrown
- D/A: BurrBrown
- Signal- / Rauschabstand Digitaleingang 102 dB (A-bewertet)
- Signal- / Rauschabstand Analogeingang 101 dB (A-bewertet)
- Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) < 0,03 %
Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) < 0,03 %
- Dämpfungsfaktor > 50
- Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt)
- Leistungsaufnahme DC 12 V ⎓ 35 A max.
- Leerlaufstromaufnahme 260 mA
- Max. Remote-Ausgangsstrom 500 mA
- Betriebstemperaturbereich -40° C bis +70° C
- Sicherung 1 x 30 A LP-Mini-Stecksicherung
- Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB-C,
- Auto Remote-Schalter, Line Out
- Abmessungen (H x B x T) 46 x 130 x 110 mm
Lieferumfang
- 1 x MATCH UPGRADE Verstärker UP 4DSP
- 2 x Anschlusskabel
- 1 x Montagebleche & -material
- 1 x USB-Kabel
- 1 x Bedienungsanleitung
